在今天的工业制作中，常常需要将两层或者两层以上的材料用粘合剂粘合成为一体，使原有材料通过加工结合成为不同功能产品，这就需要用到复合机这一设备了。

常见的软包装材料基本上都是复合成品。针对某包装设备厂开发的无溶剂高速复合机生产线，台达充分研究了生产的工艺要求，以及该行业设备机械特点，以“PLC-based多轴运动控制器 DVP50MC系列+伺服驱动系统ASDA-A2系列+精巧高效型矢量控制变频器MH300系列”为核心，打造了一体化解决方案，充分满足了实际工艺的需求，提升了复合机设备的智能化水平，并为设备的持续升级开发提供了极大的方便。

无溶剂复合机设备主要由无溶剂复合机主机和混胶机两大部分组成。无溶剂复合机主机主要由收放卷辊、计量辊、涂布辊、复合辊、横移及纠偏等部分组成，主要完成放卷、张力控制、涂胶、复合、复卷和收卷等操作；混胶机则是向主机定量输送均匀配比的胶黏剂的装置。

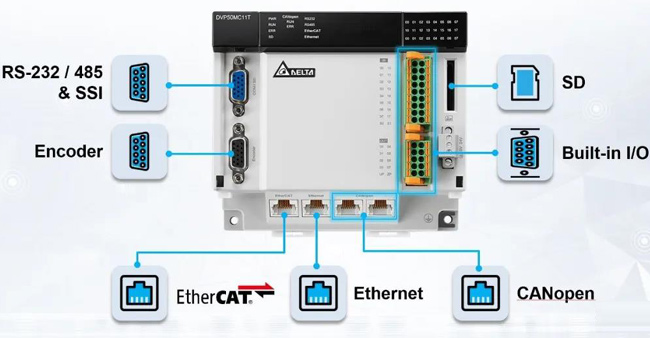

方案中的核心控制器DVP-50MC系列是一种总线型运动控制器，内建EtherCAT、EtherNet、CANopen、RS232/RS485等网络通讯接口，可快速、准确、高效的传输数据，使得复合机具有了非常丰富的可扩展性；产品性能卓越，支持32轴同步且响应时间只需1ms；此外其支持BufferMode及Jerk功能，指令与指令之间可以实现无缝连接，同时会让运行曲线更平滑，是让复合机更加智能化的关键。

方案中还应用台达伺服驱动系统ASDA-A2系列进行放卷横移及纠偏、收卷横移的动作，充分利用了ASDA-A2系列精准定位及平顺控制的特色，通过飞剪建表，生产合理的裁切曲线，满足复合机精准的运行要求。另外，台达精巧高效型矢量控制变频器MH300系列在此方案中也发挥着十分重要的作用，其拥有完整且稳定的张力控制功能，能够平稳控制放卷张力，在此方案中承担着收卷、放卷、涂布、计量、复合等功能，并出色地完成了任务。
